冬斯(DUNGS)天燃气锅炉配件过滤器GF505-GF4015

产品描述:
技术
用于燃气内部管道的滤清器,符合
DIN 3386 标准,具有较高的灰尘收集
容量。

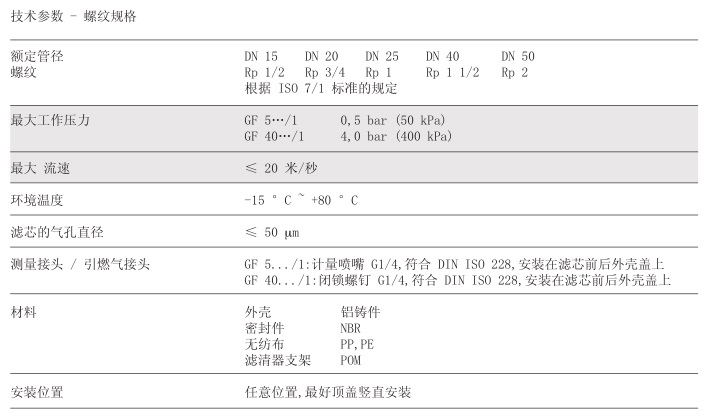

GF/1:螺纹连接 根据 ISO 7/1 标准
的规定

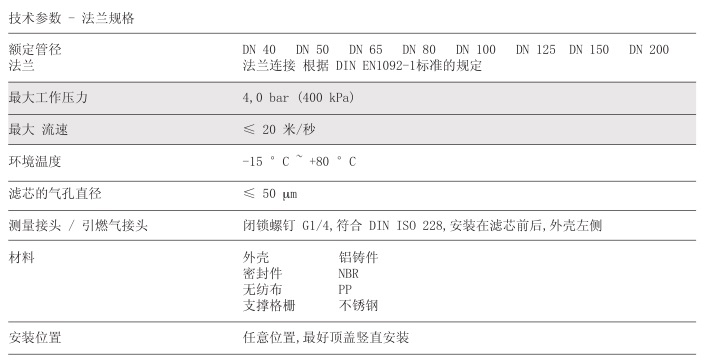

GF/3, GF/4 和 GF:法兰连接 根据
DIN EN1092-1标准的规定。
最大 流速:20 米/秒。

可以安装用于监测滤清器的压力测量接头。




应用
型号为 GF/1、GF/3, GF/4 和 GF,用于保护
后续阀门的燃气与空气滤清器。
适用 1、2、3 类燃气和其它中性气
态介质的滤清器。
认证证书
按照欧盟燃气设备指令出具的欧盟样
机检测证书:
GF .../3 CE-0085 AQ0121
GF .../3, GF .../4 CE-0085 AQ7127
GF 40125...40200 CE-0085 AQ7127
按照欧盟压力设备指令出具的欧盟样
机检测证书:
GF 40125...40200 CE0045
其它主要燃气消费国家的认证证书。



 功能
滤清器可安装在燃气内部管道和压缩
空气管道中,用于保护后续阀门。
滤芯由聚丙烯无纺布构成,气孔直径
≤ 50 μm。
灰尘、碎屑、铁锈以及燃气中的其它
固形伴随物和污染物均可被无纺布截
留。
当超过灰尘收集容量或者压差过大

时,滤清器就会失去其保护功能。



 安装
请注意滤清器壳体上箭头标识的气流
方向。

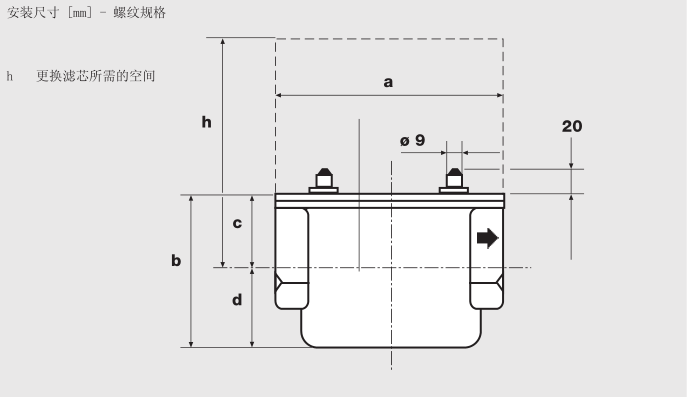

要考虑更换滤芯所需的空间。
竖直安装的滤清器盖可便于对滤清器
外壳进行清理。
结束安装之后,应检查气密性。
注意! 在正在硬化的砖墙、混
凝土墙壁、地板和滤清器之间

不得有直接接触。


 更换滤芯
- 每年至少更换一次
- 当压差与新滤芯相比高出 100% 时
- 当压差达到最大值 50 mbar 时

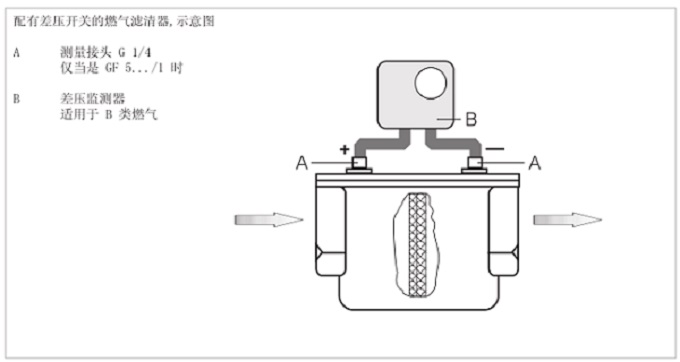

滤清器监测装置
GF 5.../1:测量接头 G1/4 可以替换

成适当的螺纹接头,这样就可连接

个燃气差压监测器来监测压差。



 功能
滤清器可安装在燃气内部管道和压缩
空气管道中,用于保护后续阀门。
滤芯由聚丙烯无纺布和金属支护构
成,气孔直径 ≤ 50 μm。
灰尘、碎屑、铁锈以及燃气中的其它
固形伴随物和污染物均可被无纺布截
留。
当超过灰尘收集容量或者压差过大
时,滤清器就会失去其保护功能。
 安装
请注意滤清器壳体上箭头标识的气流
方向。

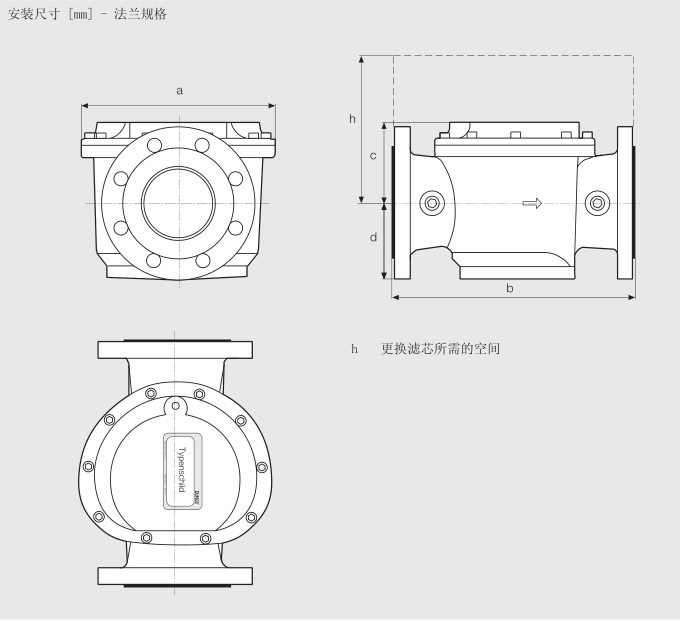

要考虑更换滤芯所需的空间。
竖直安装的滤清器盖可便于对滤清器
外壳进行清理。
结束安装之后,应检查气密性。
注意! 在正在硬化的砖墙、混
凝土墙壁、地板和滤清器之间
不得有直接接触。
 更换滤芯
- 每年至少更换一次
- 当压差与新滤芯相比高出 100% 时
- 当压差达到最大值 50 mbar 时

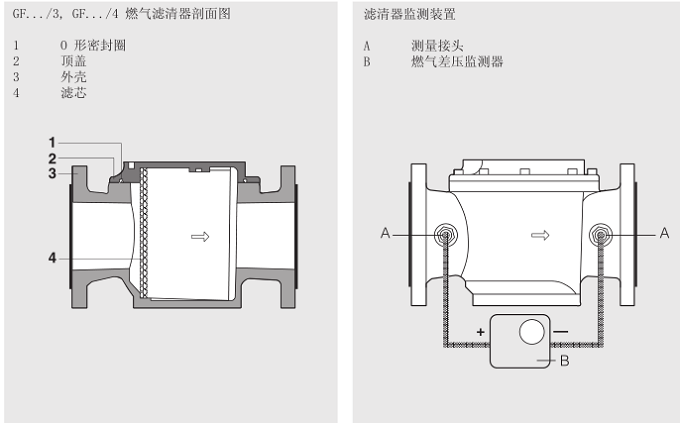

滤清器监测装置
螺丝堵 G1/4 可以替换成适当的螺纹

接头,这样就可连接一个燃气差压监

测器来监测压差。
